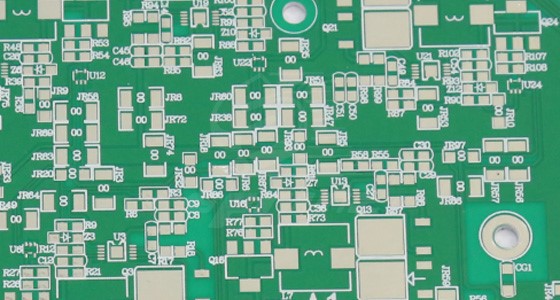

Ar fwrdd cylched, yn ogystal â chydrannau electronig sydd wedi'u pacio'n ddwys a chylchedau cymhleth, mae yna hefyd bresenoldeb hanfodol ond hawdd ei anwybyddu, sef argraffu sgrin sidan bwrdd cylched. Mae argraffu sgrin sidan bwrdd cylched printiedig fel "llawlyfr cyfarwyddiadau" bwrdd cylched, gan gofnodi llawer iawn o wybodaeth allweddol mewn modd cryno a chlir, gan ddarparu cyfleustra gwych i beirianwyr electronig, personél cynnal a chadw, a selogion electroneg ddeall cylchedau a'u gweithredu.
Rôl bwysig argraffu sgrin sidan ar fyrddau cylched
Adnabod a lleoli cydrannau: Swyddogaeth uniongyrchol argraffu sgrin sidan yw helpu pobl i adnabod a lleoli cydrannau ar fyrddau cylched yn gyflym. Ar fwrdd cylched wedi'i lenwi â gwahanol gydrannau bach, mae bron yn amhosibl dod o hyd i wrthyddion, cynwysyddion neu gylchedau integredig penodol heb farciau sgrin sidan. Er enghraifft, mae'r "R10" a ddefnyddir yn gyffredin mewn argraffu sgrin sidan yn cynrychioli'r gwrthydd rhif 10, mae "C25" yn cynrychioli'r cynhwysydd rhif 25, ac mae "U3" yn cynrychioli'r sglodion cylched integredig rhif 3. Trwy'r marciau clir hyn, gall pobl gloi lleoliad y cydrannau gofynnol ar y bwrdd cylched yn gyflym, gan wella effeithlonrwydd gwaith yn fawr.
Dealltwriaeth ategol egwyddor cylched: Mae rhai symbolau ac anodiadau mewn argraffu sgrin sidan yn helpu i ddeall egwyddor weithredol cylchedau. Er enghraifft, mae "VCC" yn cynrychioli polyn positif y cyflenwad pŵer, ac mae "GND" yn cynrychioli'r ddaear. Trwy weld y marciau hyn, gall un ddeall yn reddfol bwynt cysylltiad y cyflenwad pŵer a llwybr dychwelyd y cerrynt yn y gylched. Er enghraifft, mae rhai sgriniau sidan sy'n cynrychioli modiwlau swyddogaethol, megis "RF" sy'n cynrychioli modiwlau RF, "POWER" sy'n cynrychioli modiwlau pŵer, ac ati, yn caniatáu i bobl gael dealltwriaeth glir o swyddogaethau gwahanol feysydd y bwrdd cylched, gan felly afael yn well ar bensaernïaeth a llif signal y gylched gyfan.
Canllawiau cynhyrchu a chynnal a chadw: Yn ystod y broses gynhyrchu o fyrddau cylched, mae argraffu sgrin sidan yn darparu gwybodaeth sefyllfa gosod cydran gywir ar gyfer gweithwyr mowntio wyneb, gan sicrhau y gellir gosod pob cydran yn gywir yn y sefyllfa gywir ac osgoi methiannau bwrdd cylched a achosir gan wallau mowntio. Wrth atgyweirio dyfeisiau electronig, gall personél cynnal a chadw nodi cydrannau a allai fod â phroblemau yn seiliedig ar argraffu sgrin sidan yn gyflym, a defnyddio egwyddorion cylched ac offer profi perthnasol i ddatrys problemau, gan leihau'r amser atgyweirio yn fawr a gwella cywirdeb atgyweirio.
Categori cynnwys ar gyfer argraffu sgrin sidan ar fyrddau cylched
Symbolau a rhifau cydran: Mae hwn yn gynnwys cyffredin mewn argraffu sgrin sidan. Mae gan wahanol gydrannau electronig eu symbolau penodol, megis gwrthyddion a gynrychiolir gan betryalau, cynwysorau a gynrychiolir gan ddwy linell syth gyfochrog, deuodau a gynrychiolir gan saethau, ac ati Mae gan bob cydran rif unigryw ar y bwrdd cylched, sydd fel arfer yn cynnwys llythyren gyntaf y math o gydran a rhif, megis "R10", "C25", ac ati a grybwyllwyd yn gynharach. Trwy ddefnyddio symbolau a rhifau cydran, gall pobl nodi'n gywir y math o gydran a'i safle yn y gylched.
Anodi paramedr trydanol: Bydd rhywfaint o argraffu sgrin sidan yn anodi paramedrau trydanol y cydrannau, fel y gall pobl ddeall perfformiad y cydrannau yn gyflym. Er enghraifft, gellir marcio'r gwerth gwrthiant ar argraffu sgrin gwrthydd, megis "10K Ω" sy'n nodi bod gwerth gwrthiant y gwrthydd yn 10 kiloohms; Gellir marcio'r cynhwysedd ar yr argraffu sgrin, fel "100 μ F" sy'n nodi bod cynhwysedd y cynhwysydd yn 100 microfarad. Ar gyfer sglodion cylched integredig, gellir nodi rhif model y sglodion ar y sgrin sidan. Trwy gyfeirio at lawlyfr data'r sglodion, gall pobl gael paramedrau trydanol manwl a gwybodaeth swyddogaethol y sglodion.
Adnabod ardal swyddogaethol: Er mwyn hwyluso dealltwriaeth o gynllun swyddogaethol y bwrdd cylched, bydd argraffu sgrin sidan yn nodi gwahanol feysydd swyddogaethol. Yn ogystal â'r "RF" a "POWER" a grybwyllwyd yn flaenorol, mae yna hefyd "CPU" yn cynrychioli ardal yr uned brosesu ganolog a "Cof" yn cynrychioli'r ardal cof. Mae'r labeli ardal swyddogaethol hyn yn helpu pobl i ddeall swyddogaethau gwahanol rannau o'r bwrdd cylched yn gyflym ac yn chwarae rhan arweiniol bwysig wrth ddadansoddi cylchedau a datrys problemau.
Adnabod cyfeiriad a polaredd: Ar gyfer rhai cydrannau â gofynion cyfeiriad neu polaredd, bydd argraffu sgrin sidan yn nodi'n glir eu cyfeiriad gosod cywir. Er enghraifft, ar argraffu sgrin cynwysorau electrolytig, bydd arwydd "+" yn nodi lleoliad y pin positif; Mae cyfeiriad y saeth ar sgrin sidan y deuod yn nodi cyfeiriad y dargludiad cyfredol; Mae sgrin sidan sglodion cylched integredig fel arfer â rhicyn neu ddot i nodi lleoliad pin cyntaf y sglodion, gan sicrhau bod y sglodion yn cael ei osod yn y cyfeiriad cywir ac osgoi difrod i'r bwrdd cylched oherwydd cyfeiriad gosod cydrannau anghywir.
Dull dehongli o argraffu sgrin sidan bwrdd cylched
Yn gyfarwydd â symbolau ac anodiadau cyffredin: Er mwyn dehongli argraffu sgrin sidan yn gywir, yn gyntaf mae angen bod yn gyfarwydd â gwahanol symbolau cydrannau electronig cyffredin, anodiadau paramedr trydanol, ac adnabod ardal swyddogaethol. Mae hyn yn gofyn am ddysgu hanfodion cylchedau electronig a phrofiad cronni'n gyson. Gallwch ddyfnhau eich dealltwriaeth a'ch cof o'r symbolau a'r anodiadau hyn trwy edrych ar werslyfrau cylched electronig, llawlyfrau cydrannau electronig proffesiynol, ac arsylwi ac ymarfer mwy mewn gwaith ymarferol.
Cyfuno sgematig cylched: Mae sgematig cylched yn arf pwysig ar gyfer deall argraffu sgrin sidan bwrdd cylched. Gall cymharu'r sgrin sidan ar y bwrdd cylched â'r sgematig cylched cyfatebol ddarparu dealltwriaeth ddyfnach o'r ystyr a gynrychiolir gan sgrin sidan a pherthynas cysylltiad a swyddogaeth cydrannau yn y gylched. Er enghraifft, yn y sgematig cylched, darganfyddwch y gwrthydd rhif "R10", gwiriwch ei safle yn y gylched a'i gysylltiad â chydrannau eraill, ac yna dychwelwch i'r bwrdd cylched i ddod o hyd i'r gwrthydd cyfatebol trwy argraffu sgrin sidan o "R10", a all ddeall yn well rôl y gwrthydd yn y cylched gwirioneddol.
Rhowch sylw i fanylion a dadansoddiad cyffredinol: Wrth ddehongli argraffu sgrin sidan, rhowch sylw i fanylion, oherwydd gall rhai marciau cynnil gynnwys gwybodaeth bwysig. Ar yr un pryd, mae angen dadansoddi'r wybodaeth sy'n cael ei chyfleu gan argraffu sgrin yn ei chyfanrwydd, cysylltu argraffu sgrin pob cydran, adnabod ardal swyddogaethol, ac ati, a ffurfio dealltwriaeth gynhwysfawr o swyddogaeth a strwythur y bwrdd cylched cyfan. Er enghraifft, ar fwrdd cylched cymhleth, trwy arsylwi argraffu sgrin sidan gwahanol feysydd swyddogaethol a'u perthnasoedd cysylltiad, mae'n bosibl canfod llwybr trosglwyddo signalau ar y bwrdd cylched a llif gwaith y gylched gyfan.
Rhagofalon ar gyfer argraffu sgrin sidan ar fyrddau cylched mewn cymwysiadau ymarferol
Eglurder a chywirdeb argraffu sgrin: Yn y broses gynhyrchu byrddau cylched, mae angen sicrhau eglurder a chywirdeb argraffu sgrin. Gall argraffu sgrin sidan amwys neu ar goll achosi anawsterau mawr o ran adnabod, cynhyrchu a chynnal a chadw cydrannau dilynol. Dylai gweithgynhyrchwyr fabwysiadu technoleg argraffu sgrin o ansawdd uchel i sicrhau bod yr argraffu sgrin yn glir ac yn wahaniaethadwy trwy gydol cylch bywyd y bwrdd cylched.
Safoni argraffu sgrin: Er mwyn hwyluso dehongliad cywir o argraffu sgrin gan wahanol bersonél mewn gwahanol amgylcheddau, dylid dilyn safonau argraffu sgrin penodol. Mae rhai manylebau safonol eisoes ar gyfer argraffu sgrin bwrdd cylched yn y diwydiant. Dylai gweithgynhyrchwyr a dylunwyr ddilyn y safonau hyn yn llym ar gyfer dylunio a chynhyrchu argraffu sgrin er mwyn osgoi camddealltwriaeth a achosir gan argraffu sgrin ansafonol.
Cysondeb rhwng argraffu sgrin sidan a chylchedau gwirioneddol: Rhaid i'r wybodaeth a gynrychiolir gan argraffu sgrin sidan fod yn gwbl gyson â'r strwythur cylched a pharamedrau cydrannau ar y bwrdd cylched gwirioneddol. Yn y broses ddylunio a chynhyrchu byrddau cylched, dylid cynnal archwiliad a gwirio llym i sicrhau cywirdeb argraffu sgrin. Os gwneir addasiadau neu uwchraddiadau i'r bwrdd cylched yn ddiweddarach, dylid diweddaru'r sgrin sidan yn unol â hynny hefyd i sicrhau cysondeb gwybodaeth.
