Gellir cynnal ymchwiliad i adlewyrchiad signal bwrdd RF mewn proses safonol o hawdd i anodd, o'r system i'r lleol, i leoli ffynhonnell diffyg parhad rhwystriant yn gyflym.
Cam 1: Dyfarniad cychwynnol o ffenomen myfyrio a pharatoi ar gyfer profi

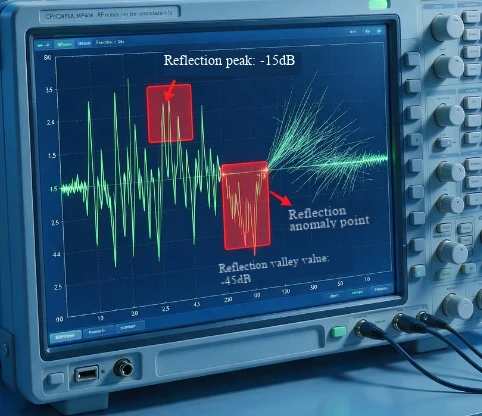

Trwy arsylwi'n uniongyrchol ar y tonffurf signal gydag osgilosgop lled band uchel, os oes gor saethu amlwg, modrwyo, neu ystumiad cam fel, gellir cadarnhau'n rhagarweiniol fod yna broblem adlewyrchiad.
Paratoi offer profi craidd: dadansoddwr rhwydwaith fector (rhwydwaith fector / VA), adlewyrchydd parth amser (TDR), gosodiad profi SMA. Cyn profi, cwblhewch lwyth cylched agored cylched byr SOLT trwy raddnodi i sicrhau gwallau mesur y gellir eu rheoli.
Cam 2: Mesur dwysedd adlewyrchiad a lleoleiddio parth amledd
Profwch y paramedr colled dychwelyd S11 gan ddefnyddio rhwydwaith fector. Mae angen S11 ar gysylltiadau RF arferol<-10dB within the operating frequency band. If the value is significantly higher, it indicates that the reflected energy exceeds the standard.
Darganfyddwch y gwyriad rhwystriant cyffredinol yn seiliedig ar nodweddion siart Smith:
Gwyriad cywir cyffredinol y siart gylchol: mae'r rhwystriant gwirioneddol yn fwy na'r gwerth dylunio (fel 55 Ω wedi'i fesur mewn dyluniad 50 Ω), a achosir yn aml gan drwch gormodol yr haen dielectrig a lled llinell gul.
Gwyriad chwith cyffredinol y siart gylchol: mae'r rhwystriant gwirioneddol yn llai na'r gwerth dylunio (fel 42 Ω wedi'i fesur yn y dyluniad 50 Ω), a achosir yn aml gan yr haen dielectrig denau, lled llinell eang, neu gysonyn dielectrig gormodol y bwrdd.
Mae ymddangosiad ceugrwm/amgrwm lleol ar y graff crwn yn dangos presenoldeb pwyntiau diffyg parhad rhwystriant lleol yn y cyswllt.
Cam 3: Lleolwch leoliad ffisegol y ffynhonnell adlewyrchiad yn gywir
Defnyddio swyddogaeth trawsnewid parth amser S-paramedr y rhwydwaith fector i gyflawni profion cyfatebol TDR:
Naid ymlaen tonffurf TDR: yn cyfateb i gynnydd sydyn mewn rhwystriant yn y sefyllfa gyfatebol, a welir yn gyffredin mewn linewidth cul a inductance parasitig gormodol o vias.
Naid negyddol tonffurf TDR: yn cyfateb i ostyngiad sydyn mewn rhwystriant yn y safle cyfatebol, a welir yn gyffredin mewn cynhwysedd parasitig gormodol o trwy badiau a newidiadau sydyn yn lled llinell yn ardaloedd torri allan BGA.
Yn seiliedig ar baramedrau amser y pwynt neidio, gellir cyfrifo union leoliad ffisegol y pwynt diffyg parhad rhwystriant ar y llwybr PCB, gyda chywirdeb lleoli hyd at lefel centimedr.
Cam 4: Ymchwilio i achosion cyffredin fesul modiwl ac eitem wrth eitem
Yn ôl y cyswllt signal o fewnbwn i allbwn, defnyddiwch y strategaeth "rhannu a gorchfygu" i rannu'r modiwlau a'u gwirio fesul un:
Datrys problemau cyswllt allanol a phrofion: Gwiriwch gysylltwyr SMA a cheblau profi am ocsidiad pin, halogiad wyneb diwedd, ac edafedd rhydd. Gall y materion hyn gyflwyno adlewyrchiadau ychwanegol yn uniongyrchol, y gellir eu dileu trwy ddisodli ceblau cymwys ar gyfer profion cymharol.
Datrys problemau cydran oddefol a rhwydwaith cyfatebol: Gwiriwch baramedrau S11 antenâu, hidlwyr, rhanwyr pŵer, a chydrannau eraill fesul un i gadarnhau a oes treiglad rhwystriant a achosir gan ddiffyg cyfatebiaeth dyfais, sodro rhithwir ar y cyd sodro / pentyrru tun.
Gwifrau PCB ac ymchwiliad i ddiffygion strwythurol: Canolbwyntiwch ar ymchwilio i faterion dylunio / gweithgynhyrchu nodweddiadol fel gweddillion twll trwodd rhy hir, dim llwybr ail-lif mewn segmentiad awyren gyfeirio, troadau ongl sgwâr mewn gwifrau, a newidiadau sydyn mewn lled llinell heb drawsnewid graddol.
Datrys problemau terfynu porthladd gweithredol: Cadarnhewch a oes gan gylchedau paru mewnbwn ac allbwn mwyhaduron, cymysgwyr, a sglodion eraill baramedrau sodro rhithwir neu wrthwynebiad terfynu / cynhwysedd anghywir, gan arwain at wyriad rhwystriant porthladd o'r safon 50 Ω.
Cam 5: Gwirio a chadarnhau dolen gaeedig
Ar ôl eu hatgyweirio, ail-berfformio S-paramedr, TDR, a phrofion tonffurf i gadarnhau bod y dangosydd S11 yn bodloni'r safon, nid oes gan y tonffurf TDR unrhyw neidiau annormal, a rheolir osgled y signal gor-lenwi / modrwyo o fewn 10% o foltedd y cyflenwad pŵer i osgoi cyflwyno problemau myfyrio newydd yn ystod y broses unioni.
