Mae angen gweithredu rheolaeth colled bwrdd RF trwy gydol y broses gyfan o ddewis deunydd, optimeiddio dylunio, rheoli prosesau, a diagnosis namau. Pan fydd y golled yn fwy na'r safon, gellir ei datrys yn gyflym trwy'r broses o "leoli'r achos sylfaenol, cywiro wedi'i dargedu, a gwirio'r ddolen gaeedig".
Dewis deunydd: Lleihau colled sylfaen o'r ffynhonnell
Amledd paru swbstrad: gellir defnyddio FR-4 o dan 1GHz; Dewiswch fyrddau colled isel canolig gyda Df Llai na neu'n hafal i 0.01 ar gyfer 1-10GHz; Mewn senarios tonnau milimetr uwchlaw 10GHz, rhaid defnyddio dalennau PTFE Df isel fel Rogers RO4350B/5880 i ddisodli FR-4, a all leihau colled deuelectrig o fwy nag 80%.
Mae ffoil copr yn lleihau colled croen: Mewn senarios amledd uchel, nodir ffoil copr proffil uwch-isel HVLP/VLP, a rheolir garwedd wyneb Ra o fewn 1 μ m. Gall y band amledd tonnau milimetr leihau colled dargludydd o fwy na 30%.
Dewiswch ateb colled isel ar gyfer triniaeth arwyneb: rhoi'r gorau i chwistrellu tun HASL colled uchel a newid i broses dyddodi aur neu arian ENIG er mwyn osgoi colledion dargludyddion ychwanegol a gyflwynir gan haenau ocsid trwchus.
Optimeiddio dyluniad: atal colledion ychwanegol trwy'r gadwyn gyfan
Rheolaeth rhwystriant parhaus: Cynnal parhad rhwystriant y system 50 Ω yn llym, gyda goddefgarwch rhwystriant wedi'i reoli o fewn ± 5% (± 3% mewn senarios tonnau milimetr), er mwyn osgoi colledion adlewyrchiad a achosir gan newidiadau lled llinell a chamlinio twll trwodd, a sicrhau bod y golled dychwelyd yn Llai na neu'n hafal i -20dB.
Optimeiddio strwythur llinell drawsyrru: Dylid rhoi blaenoriaeth i ddefnyddio llinellau stribed (wedi'u hymgorffori rhwng dwy haen o awyrennau daear) ar gyfer llinellau RF allweddol, gan ddisodli llinellau microstrip haen cynrychioliadol i leihau colled ymbelydredd o fwy na 12dB; Mae'r gwifrau arwyneb yn mabwysiadu canllaw tonnau coplanar wedi'i seilio (GCPW), ac mae vias sylfaen yn cael eu hychwanegu bob λ/10 ar y ddwy ochr i atal tonnau arwyneb.
Gostyngiad cost rhwydwaith cyfatebol: Os gellir defnyddio paru math L un cam, nid oes angen rhwydweithiau lefel uchel, ac mae'r golled mewnosod yn cynyddu tua 0.3dB ar gyfer pob cam ychwanegol o baru LC. Mae anwythyddion gwerth Q uchel yn cael eu ffafrio (mae gwerth Q yn cael llawer mwy o effaith ar golled na chynwysorau) er mwyn osgoi ynni signal "llyncu" anwythyddion Q isel.
Optimeiddio tyllau'n eithafol: Dylai'r llwybr RF leihau tyllau cymaint â phosibl. Pan fo angen, dewiswch agorfa fach o 8-12 mil a pad sodro bach. Defnyddiwch dechnoleg drilio cefn i reoli hyd y pentwr gweddilliol o fewn 0.1mm a'i ddileu trwy golli ymbelydredd.
Rheoli prosesau: osgoi cyflwyno colledion ychwanegol wrth brosesu
Rheoli cywirdeb y gylched yn llym: mabwysiadwch broses ysgythru fertigol barhaus, rheoli goddefgarwch lled llinell a phellter o fewn ± 0.5mil, sicrhau bod ardal drawsdoriadol y gwifrau yn agos at betryal, ac osgoi colled dargludydd ychwanegol a achosir gan serrations wal ochr.
Rheolaeth aliniad rhyng-haenau: Rheolir gwyriad aliniad rhyng-haenog byrddau aml-haen o fewn ± 2mil i sicrhau gorgyffwrdd llwyr rhwng yr haen signal a'r awyren ddaear gyfeirio, gan osgoi diffyg parhad rhwystriant a achosir gan wrthbwyso awyren gyfeirio.
Ymchwiliad cyflym a chynllun unioni ar gyfer colledion gormodol

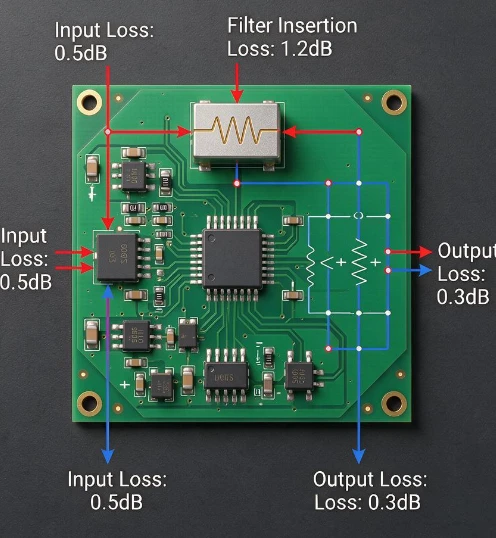

Lleoli gwraidd yn seiliedig ar fodiwl: Defnyddiwch ddadansoddwr sbectrwm a dadansoddwr rhwydwaith fector i rannu'r gadwyn signal yn ôl "lefel system → lefel modiwl → lefel cydran", a lleoli a yw'r golled wedi'i chrynhoi yn y bwrdd, gwifrau, rhwydwaith cyfatebol neu gysylltiadau dyfais.
Cywiro cyflym wedi'i dargedu:
Os yw'r golled dielectrig yn fwy na'r safon: disodli'r bwrdd amledd uchel Df isel yn uniongyrchol yn y band amledd cyfatebol. Gall colli FR-4 mewn senarios tonnau milimetr gyrraedd 2dB/modfedd, a gellir ei leihau i o fewn 0.5dB/modfedd trwy ddisodli Rogers 5880.
Os yw'r golled rhwydwaith cyfatebol yn rhy fawr: disodli'r anwythydd Q isel gydag anwythydd uchel-Q amledd uchel, symleiddio'r rhwydwaith paru uchel i dopoleg gorchymyn isel, a gellir lleihau'r golled mewnosod mesuredig gan fwy na 0.5dB.
Os yw'r pentwr gweddilliol yn y twll trwodd yn achosi colled ymbelydredd: perfformiwch broses drilio cefn i gael gwared â cholofnau gormodol, neu addaswch y llwybr llwybro yn uniongyrchol i ganslo'r twll trwodd.
Gwirio dolen gaeedig: Ar ôl cywiro, defnyddir VNA i fesur y golled mewnosod, a defnyddir TDR i sganio parhad rhwystriant y ddolen gyfan i sicrhau bod holl wyriadau rhwystriant nodau o fewn yr ystod a ganiateir, gan osgoi cyflwyno pwyntiau colled newydd ar ôl eu cywiro.
