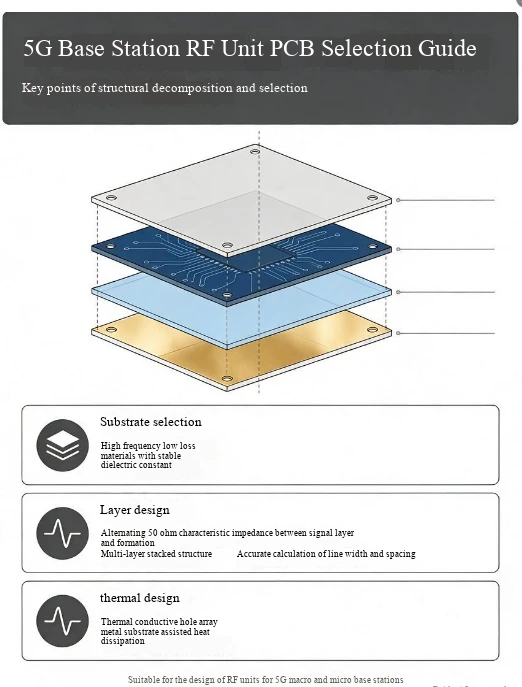

Mae uned RF gorsaf sylfaen 5G yn gyfrifol am swyddogaethau craidd trosglwyddo, derbyn, ac ymhelaethu ar signalau 5G. Mae angen i'w amgylchedd gwaith ymdopi â heriau megis trosglwyddo signal amledd uchel, gwresogi pŵer uchel, ac amodau awyr agored cymhleth (fel amrywiadau tymheredd, newidiadau lleithder, ymyrraeth electromagnetig). Fel "cludwr trosglwyddo signal" a "llwyfan cludwr cydran" yr uned RF, mae dewis PCB yn effeithio'n uniongyrchol ar gyfanrwydd y signal, effeithlonrwydd afradu gwres, a dibynadwyedd tymor hir yr uned RF. Mae'r canlynol yn amlinellu'r pwyntiau dethol allweddol ar gyfer PCB uned RF gorsaf sylfaen 5G o bum dimensiwn craidd i sicrhau cydnawsedd ag anghenion cymhwyso ymarferol.
1, Dewis swbstrad: blaenoriaethu sicrhau perfformiad trawsyrru signal amledd uchel
Mae angen i'r uned RF o orsafoedd sylfaen 5G drosglwyddo llawer iawn o signalau amledd uchel, ac mae priodweddau trydanol y swbstrad yn pennu'r golled a sefydlogrwydd trosglwyddo signal yn uniongyrchol. Wrth ddewis, dylid rhoi sylw arbennig i'r gallu i addasu'r swbstrad amledd uchel.
Er bod gan swbstradau FR cyffredin 4 gostau is, maent yn dioddef colled signal ac afluniad sylweddol mewn senarios amledd uchel, gan ei gwneud yn anodd bodloni gofynion unedau RF 5G. Dylid rhoi blaenoriaeth i ddewis swbstradau sydd wedi'u cynllunio'n benodol ar gyfer amleddau uchel. Gall y swbstradau hyn leihau colled dielectrig a sefydlogrwydd cyson dielectrig signalau amledd uchel yn effeithiol trwy optimeiddio cyfansoddiad resin a strwythur ffibr gwydr. Gall colled dielectrig isel leihau'r defnydd o ynni signalau wrth drosglwyddo, gan sicrhau bod cryfder y signal yn bodloni safonau; Gall cysonyn dielectrig sefydlog osgoi amrywiadau cyflymder trosglwyddo signal a achosir gan newidiadau amgylcheddol (fel codiad tymheredd), gan sicrhau cydamseriad a chywirdeb signalau 5G.
Yn y cyfamser, mae angen ystyried sefydlogrwydd thermol y swbstrad yn ofalus hefyd. Yn ystod gweithrediad unedau 5G RF, cynhyrchir cryn dipyn o wres. Os yw cyfernod ehangu thermol y swbstrad yn rhy uchel, mae'n hawdd i'r bwrdd anffurfio ar dymheredd uchel, a all arwain at gymalau sodr cydran yn disgyn neu gylched cylchedau byr. Felly, mae angen dewis swbstrad gyda chyfernod ehangu thermol isel a gwrthiant tymheredd uchel rhagorol i sicrhau y gall y swbstrad gynnal sefydlogrwydd strwythurol o dan amodau tymheredd uchel tymor hir heb effeithio ar weithrediad arferol yr uned RF.
2, Detholiad trwch copr: addas ar gyfer gofynion deuol pŵer uchel a throsglwyddo signal
Mae angen i'r uned RF o orsafoedd sylfaen 5G drawsyrru signalau amledd uchel a chludo pŵer penodol (fel trosglwyddiad cyfredol modiwlau ymhelaethu pŵer). Dylai'r dewis o drwch copr gydbwyso ansawdd trosglwyddo signal a gallu cario cyfredol er mwyn osgoi tagfeydd perfformiad a achosir gan drwch copr amhriodol.
O safbwynt trosglwyddo signal, gall ffoil copr rhy drwchus gynyddu'r golled effaith croen o signalau amledd uchel, gan effeithio ar effeithlonrwydd trosglwyddo signal; Gall ffoil copr tenau achosi adlewyrchiad signal neu crosstalk oherwydd rhwystriant ansefydlog. Mae angen detholiad gwahaniaethol o drwch copr yn seiliedig ar ofynion swyddogaethol gwahanol feysydd o fewn yr uned RF - er enghraifft, dewis trwch copr confensiynol addas ar gyfer llwybrau trawsyrru signal amledd uchel i sicrhau trosglwyddiad colled signal isel; Mae angen cynyddu trwch copr llwybr presennol y modiwl ymhelaethu pŵer yn briodol i wella'r gallu i gludo'r presennol ac osgoi gorboethi a llosgi ffoil copr oherwydd cerrynt gormodol.
Yn ogystal, mae angen sylw hefyd ar gryfder adlyniad ffoil copr. Mae'r uned amledd radio 5G yn agored i ddirgryniad (fel dirgryniadau bach yn ystod gweithrediad offer gorsaf sylfaen) a beicio tymheredd am amser hir. Os nad yw'r ffoil copr wedi'i gysylltu'n gadarn â'r swbstrad, mae'n hawdd i'r ffoil copr blicio i ffwrdd, gan arwain at dorri cylched. Felly, wrth ddewis, mae angen cadarnhau canlyniadau prawf perfformiad adlyniad y ffoil copr i sicrhau ei fod yn cwrdd â'r gofynion dibynadwyedd ar gyfer gweithrediad tymor hir gorsafoedd sylfaen 5G.
3, Dewis mwgwd sodr: Cydbwyso amddiffyniad inswleiddio ac addasu amledd uchel
Mae angen i'r haen mwgwd sodr nid yn unig amddiffyn y ffoil copr PCB rhag ocsidiad a chorydiad, ond mae angen iddo hefyd addasu i amgylchedd amledd uchel unedau 5G RF er mwyn osgoi perfformiad gwael yr haen mwgwd sodr sy'n effeithio ar drosglwyddo signal.
Gall gwrthydd sodr cyffredin gynyddu colled trawsyrru signal a hyd yn oed achosi ymyrraeth signal mewn senarios amledd uchel oherwydd cyson dielectrig uchel neu golled dielectrig gormodol. Dylid dewis gwrthydd sodr addasol amledd uchel, sydd â phriodweddau dielectrig uwch a chydnawsedd swbstrad, a all leihau'r effaith ar signalau amledd uchel, a sicrhau trosglwyddiad signal sefydlog. Ar yr un pryd, mae angen i wrthwynebiad tymheredd a gwrthiant tywydd yr haen mwgwd sodr fodloni'r safonau -5G mae gorsafoedd sylfaen yn cael eu defnyddio'n bennaf yn yr awyr agored, ac mae angen i'r haen mwgwd sodr wrthsefyll amgylcheddau cymhleth megis tymheredd uchel, tymheredd isel, lleithder, ac ymbelydredd uwchfioled i osgoi cracio, plicio a chorydiad datguddiad ffoil copr.
Yn ogystal, mae gwastadrwydd yr haen mwgwd solder hefyd yn bwysig. Mae cydrannau RF manwl (fel hidlwyr a chyplyddion) yn aml yn cael eu sodro i unedau RF. Os yw wyneb y mwgwd solder yn anwastad, gall arwain at sodro'r cydrannau'n ansefydlog, gan effeithio ar sefydlogrwydd cysylltiadau signal. Wrth ddewis, mae angen cadarnhau'r broses cotio a safonau profi gwastadrwydd yr haen mwgwd sodr i sicrhau bod y gofynion weldio cydran yn cael eu bodloni.
4, Talu sylw i addasu dylunio afradu gwres: cynorthwyo mewn dargludiad gwres effeithlon
Mae dwysedd pŵer yr uned RF mewn gorsafoedd sylfaen 5G yn gymharol uchel yn ystod y llawdriniaeth, sy'n gallu cynhyrchu llawer iawn o wres yn hawdd. Os na ellir cynnal y gwres mewn modd amserol, bydd yn arwain at gynnydd yn nhymheredd y gydran, gan effeithio ar berfformiad a hyd oes. Dylai'r dewis o PCB ystyried yn llawn addasu dyluniad afradu gwres i hwyluso trylediad gwres effeithlon.
Ar y naill law, gellir dewis swbstradau strwythurol arbennig yn unol â gofynion afradu gwres, megis defnyddio PCBs metel (fel swbstradau alwminiwm neu gopr) mewn ardaloedd cynhyrchu gwres uchel (fel modiwlau ymhelaethu pŵer). Mae gan y swbstradau hyn ddargludedd thermol rhagorol a gallant drosglwyddo'r gwres a gynhyrchir gan gydrannau yn gyflym i strwythurau afradu gwres (fel sinciau gwres a gwyntyllau), gan leihau'r tymheredd lleol. Os defnyddir swbstradau confensiynol yn eu cyfanrwydd, gellir ychwanegu vias dargludol thermol hefyd mewn ardaloedd cynhyrchu gwres uchel neu gellir defnyddio haenau copr wedi'u tewhau'n lleol i wella gallu dargludiad gwres.
Ar y llaw arall, mae angen ystyried addasrwydd gosodiad PCB hefyd. Wrth ddewis, mae angen cadarnhau a yw trwch a maint y PCB yn cyd-fynd â strwythur afradu gwres yr uned RF, megis a all y trwch PCB fodloni gofynion gosod y sinc gwres, ac a oes digon o ofod sianel afradu gwres wedi'i neilltuo i osgoi gwrthdaro rhwng dyluniad PCB a strwythur afradu gwres, a allai effeithio ar effeithlonrwydd afradu gwres.
5, Pwysleisiwch ddilysu dibynadwyedd: sicrhewch -weithrediad sefydlog tymor hir
Mae bywyd gwasanaeth gorsafoedd sylfaen 5G fel arfer yn sawl blwyddyn neu hyd yn oed yn fwy na deng mlynedd, ac mae'r gost cynnal a chadw ar ôl eu defnyddio yn uchel. Mae angen i'r PCB uned RF fod â-dibynadwyedd hirdymor hynod o uchel. Wrth ddewis, dylid rhoi sylw i safonau gwirio dibynadwyedd a chanlyniadau'r PCB.
Yn gyntaf, mae angen cadarnhau a yw'r PCB wedi pasio profion dibynadwyedd amgylcheddol trylwyr, megis profion beicio tymheredd uchel a lleithder uchel, profion sioc tymheredd, profion dirgryniad, profion chwistrellu halen, ac ati. - gall y profion hyn efelychu amgylchedd cymhleth gweithrediad gorsaf sylfaen awyr agored, gwirio sefydlogrwydd perfformiad y PCB o dan amodau llym tymor hir, ac osgoi methiant cynamserol y PCB oherwydd ffactorau amgylcheddol.
Yn ail, ni ellir anwybyddu profion dibynadwyedd trydanol, megis gwrthsefyll profion foltedd, profion ymwrthedd inswleiddio, profi dargludedd, ac ati, i sicrhau bod perfformiad trydanol y PCB yn bodloni'r safonau ac nad oes unrhyw risgiau posibl megis cylchedau byr neu gylchedau agored. Ar yr un pryd, dylid rhoi sylw i ddibynadwyedd proses PCB, megis cryfder bondio interlayer, dibynadwyedd cymalau sodr, ac ati, er mwyn osgoi problemau megis plicio interlayer a datodiad cymalau sodr a achosir gan ddiffygion proses yn ystod-defnydd hirdymor o PCB.
