Name: Cyflenwyr a Chynhyrchwyr Bwrdd Cylchdaith HDI Flex a Dwys HDI Customized - Price Direct Factory - Cylchedau Uniwell
Brand: Uniwell
SKU: 53828475

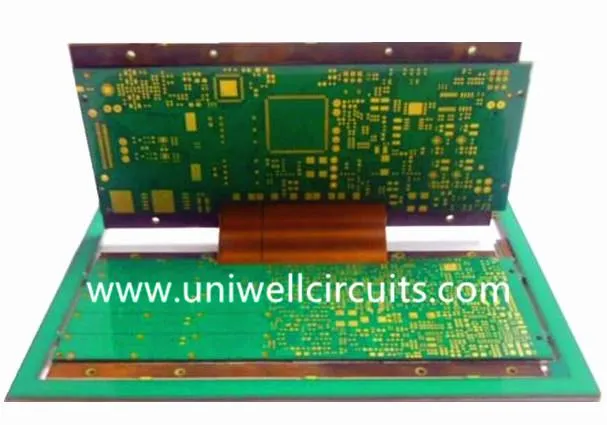

Bwrdd cylched HDI Flex a Rigid

1.Product disgrifio


Manyleb
haen: 18layer (8 haen hyblyg)
Trwch y Bwrdd: 3.3mm
Min.hole: 0.2mm
maint: 190 * 177mm
Copr HDI wedi'i seilio

Mae gan Uniwell brofiad 10+ mlynedd o ran cynhyrchu technoleg hyblyg-hyblyg. Mae'r arbenigedd sy'n deillio o hyn wedi meithrin ein henw da am ragoriaeth, yn enwedig lle mae angen atebion cymhleth iawn. Bydd ein harbenigedd mewn cylchedau hyblyg-hyblyg yn eich ateb gydag ateb o safon uchel.

2. Galluau cyffredinol ar gyfer byrddau cylched hyblyg:

Haenau: 20 (yn cynnwys 12layer
Lledaeniad llinell / lle (mil) yn fewnol: 3/3, 3.5 / 3.5
Cymhareb agwedd: 20: 1 (PTH); 1: 1 (ffordd ddall)
Min. drilio drysau diamedr (mil): 6 (mecanyddol); 4 (laser)
Pellter o drilio i'r arweinydd (mil): 6
Rhoddion am reolaeth rhwystro (+/-): 10%

3. Datblygu technoleg

Wedi'i gyrru gan gwsmeriaid blaenllaw, mae Uniwell wedi bod ar flaen y gad o ran datblygiadau mewn methodolegau gweithgynhyrchu PCB, ac rydym wedi gosod cerrig milltir technolegol pwysig dro ar ôl tro.
P: Prototeip SV: Cyfrol Fechan M: Cynhyrchu masau

EITEM			2015	2016	2017	2018	2019
Haenau	32layer		P	P	SV	SV	SV
	36layer			P	P	P	P
	42 chwaraewr				P	P	P
Min. Lled / gofod llinell	Haen Gyffredinol	3 / 3mil	M
		2.5 / 2.5mil	P	SV	SV	M
		2 / 2mil			P	P	P
	Haen Allanol	3 / 3mil	SV	SV	M
		2.5 / 2.5mil		P	SV	M
		2 / 2mil			P	P	P
Min. maint tyllau drilio mecanyddol		8mil	M
Min. maint tyllau drilio mecanyddol		6mil	P	P	SV	SV	SV
Cymhareb agwedd	13: 1		SV	SV	M
	15: 1			P	SV	SV	SV
	16: 1				P	SV	SV
	18: 1					P	P
Trwch copr	6 OZ		P	SV	M
	8 OZ		P	P	SV	M
	10 OZ			P	SV	M
	12OZ				P	SV	SV
	gorffen ffoil copr anghymesur 1 / 6OZ		P	SV	M

EITEM			2015	2016	2017	2018	2019
Rheoli rhwystro	± 10%		M
	± 8%		P	P	SV	SV	SV
	± 5%			P	P	SV	SV
Trwch bwrdd gorffenedig	Tick	6.5mm	P	SV	M
		7.5mm	P	P	SV	SV	SV
		10mm	P	P	P	P	P
	Dwyn	0.15mm	SV	SV	SV	SV	SV
	Dwyn	0.1mm		P	P	SV	SV
Max. maint bwrdd gorffenedig	Hyd	1200mm	P	P	SV	SV	SV
Max. maint bwrdd gorffenedig	Lled	650mm	P	P	P	SV	SV
Min. Clirio haen fewnol	4eddwyr	0.075mm		p	P	p	p
	Olygwyr	0.1mm		p	P	p	p
	12 oedwyr	0.125mm		p	P	p	p

EITEM		2015	2016	2017	2018	2019
Technolegau Arbennig	Cynhwysydd / gwrthsefyll cuddiedig		P	P	SV	SV
	Bwrdd anhyblyg-hyblyg		P	SV	SV	SV
	Gwrth-dorri + Dall claddedig VIA S (HDI)	P	P	SV	SV	SV
	PCB 2-haen ac aml-haen PCB sy'n seiliedig ar alwminiwm	P	SV	SV	M
	Mae deunydd craidd metel a PTFE wedi'i gyfuno â PCB	P	P	SV	SV	SV
	Pwysau hybrid (craidd ceramig + craidd FR4 + Cu)		P	SV	SV	SV
	PTFE aml-haen			P	P	P
	Gwasgariad rhyngbryd rhannol (FR4 + Ceramig)	P	P	SV	SV	SV
	Technolegau PAD Rhanbarthol Bulgy Solder	P	P	SV	SV	SV
	Gorffen Dethol Dewisol	P	SV	SV	SV	SV
	Hanner Hole / Hanner Technoleg Slot	M
	Rhyngweithiol Dall Fechan mecanyddol (diamedr twll dim llai na 0.15mm)		P	P	P	P
	Technolegau Drilio Cefn	P	SV	SV	SV	SV
	Drwy'r PAD	M
	Mae V-CUT yn mynd trwy PTH	P	SV	M
	Slotiau anarferol / Technolegau Hole (Gwrthbwyso, Holl Dwll, Tyllau Sgriwio, Rhewll Dyfnder Rheoli, Gwrth-draen, Plât Edge y Bwrdd)	SV	M
	Multiple-Pressing (Dim mwy na 4 gwaith)	SV	SV	SV	SV	SV

4. Cymhwyso FPC

Mae cynhyrchion Cylchedau Uniwell yn cael eu cymhwyso'n eang mewn cyfathrebu, rhwydwaith, cynhyrchion digidol, rheolaeth ddiwydiannol, gofal meddygol, awyrennau a astronau, meysydd amddiffyn a milwrol, ac ati.

图片 27_ 副本 .jpg

5.Leadtime ar gyfer prototeip a throi cyflym
Mae gan Uniwell y gallu i gynnig gwasanaeth troi cyflym, haen sengl a dwbl, cyflymaf mewn 3 diwrnod; hyblyg haen dwbl ac anhyblyg, cyflymaf mewn 4 diwrnod.

Eitemau	Bwrdd Flex a Dwys				Bwrdd Flex
Eitemau	Strwythur arferol	Strwythur multilayer	Strwythur arbennig	Strwythur HDI	Strwythur arferol
Amser Arweiniol (dyddiau)	6	8	10	12	3-6

Tagiau poblogaidd: Bwrdd cylched hyblyg a hyblyg HDI, Tsieina, cyflenwyr, gweithgynhyrchwyr, ffatri, rhad, addasu, pris isel, dyfynbris uchel
