MwyPanelPCB Rogers multilayer
1. Disgrifiad o'r cynnyrch
Manyleb

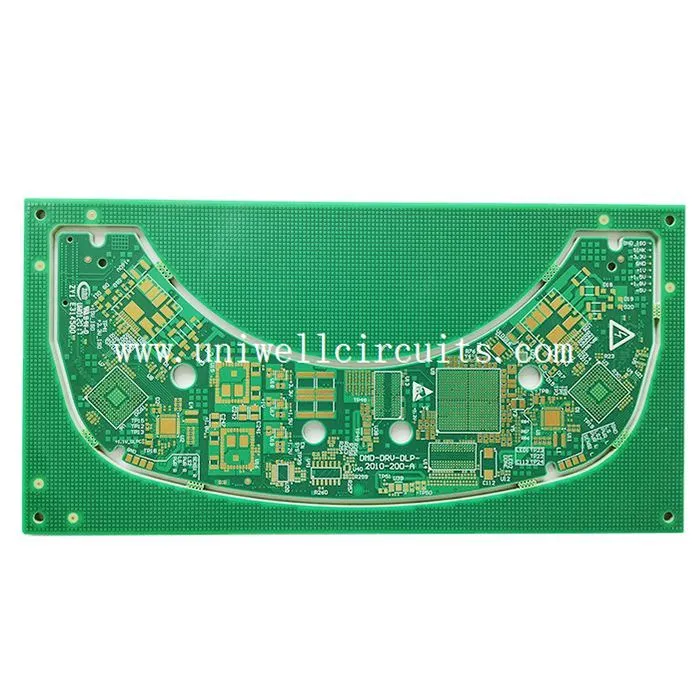

PCB Rogers multilayer
Cyfrif yr haen: 6
Deunydd: R4350B, 1 OWNS ar gyfer pob haen
Trywydd lleiaf: 8mil
Gofod lleiaf (Gap): 8mil
Twll lleiaf: 0.30 mm
Wyneb wedi gorffen: trochi aur
Nodweddion: Rogers PCB multilayer gyda rheoli rhwystriant gweithgynhyrchu mewn cyfleuster ISO9001certified gyda thechnoleg proses "cyn y gromlin".
Mae gan uniwell yr hyn sydd ei angen arnoch pan fyddwch ei angen. Rydym yn darparu byrddau cylched printiedig o ansawdd uchel i amrywiaeth o gwmnïau o amrywiaeth eang o gwmnïau. Nid oes ots a ydych yn archebu eich PCB amledd uchel gyda deunydd Rogers yn gynnar yn y dydd, yn hwyr yn y nos neu ar unrhyw adeg yn ystod y dydd. Gwasanaeth 24 awr yw hwn. Rydym yn cynnig y prisiau mwyaf cystadleuol.
Nid ydym yn gadael i chi hongian ar ôl i chi archebu PCB amledd uchel gyda deunydd Rogers o Uniwell. Mae ein peirianwyr cymorth ar gael 24/7 i ateb unrhyw gwestiynau neu ymholiadau a allai fod gennych. Nid oes unrhyw orchymyn lleiaf ychwaith.
2.Gallu cynhyrchu cylched argraffu llym Bwrdd:
Deunydd | FR4, CEM-3, craidd metal, |
Halogen yn rhydd, Rogers, PTFE | |
Max. Gorffen maint Bwrdd | 1500X610 mm |
Min. trwch y Bwrdd | 0.20 mm |
Max. Trwch y Bwrdd | 8.0 mm |
Wedi'i gladdu/dall trwy (di-groes) | 0.1 mm |
Dogn agwedd | 16:01 |
Munud. maint y drilio (mecanyddol) | 0.20 mm |
Goddefiant PTH/yn gwasgu twll ffit/NPTH | +/-0.0762 mm/+/-0.05mm/+/-0.05mm |
Max. Cyfrif haen | 40 |
Max. copr (mewnol/allanol) | 6OZ/10 OWNS |
Goddefgarwch dril | +/-2mil |
Cofrestru haen i haen | +/-3mil |
Min. lled llinell/gofod | 2.5/2.5 mil |
Llain BGA | 8mil |
Triniaeth wyneb | HASL, plwm rhad ac am ddim HASL, |
ENIG, trochi arian/tun, OSP |
3. gwasanaeth profi
Mae uniwell yn cynnig ystod lawn o wasanaethau profi. Gan gynnwys:
1) 100% AOI
2) profi am fuction
3) 100% mewn profion cylched
4) 100% pelydr X ar gyfer profion BGA
5) prawf trwch gludo 3D
Mae pob Bwrdd yn cael ei archwilio'n ofalus gan ein tîm arolygu pwrpasol gan ddefnyddio AOI a gwylwyr chwyddo uchel. Gan ddefnyddio ein peiriant pelydr-X, rydym yn profi PCBs i lefel cydran ac mae'r holl wifrau yn cael eu harchwilio a'u profi'n llawn.
Gellir cynnal profion fflach a phrofion bondio daear hefyd lle bo angen.
