Bwrdd Cylchdaith Argraffedig Sylfaen Alwminiwm Multilayer

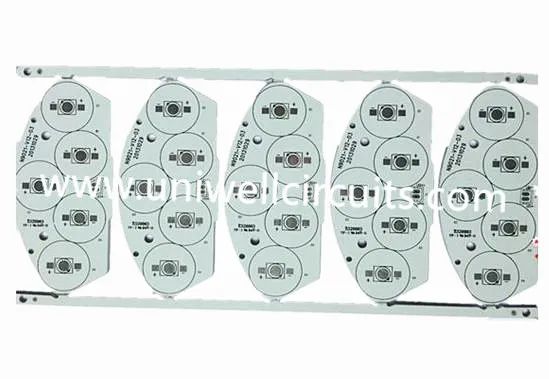

Bwrdd cylched argraffu bras cylched alwminiwm multilayer

1.Product disgrifio

Mantais bwrdd cylched argraffu sylfaen alwminiwm

● Mae gwahanu gwres yn ddramatig yn uwch na'r dehongliadau safonol FR-4.

● Mae'r dielectrics a ddefnyddir yn nodweddiadol o 5 i 10 gwaith fel gwydr thermol fel epocsi-wydr confensiynol a degfed o'r trwch

● Trosglwyddo thermol yn esboniadol yn fwy effeithlon na PCB anhyblyg confensiynol.

● Gellir defnyddio pwysau copr is na'r hyn a awgrymir gan siartiau cynhesu'r IPC

Mae Uniwell wedi bod yn cynhyrchu Byrddau Cylchdaith Argraffedig Alwminiwm (a elwir hefyd yn PCB sylfaen metel) ers dros ddegawd, ac mae pob un ohonynt wedi'u cymeradwyo gan ISO9001, ISO14001, TS16949 ac UL.

2. Manylion y cynnyrch

3.Gosodiadau PCB alwminiwm

Er mai Power Converters a LEDs yw'r defnyddwyr mwyaf o'r cynhyrchion hyn, mae cwmnïau Modurol a RF hefyd yn bwriadu manteisio ar fanteision y dehongliadau hyn. Er mai adeiladu haen sengl yw'r symlaf, mae opsiynau cyfluniad eraill ar gael yn Amitron, gan gynnwys:

PCBau alwminiwm hyblyg

Un o'r datblygiadau diweddaraf mewn deunyddiau IMS yw dielectrics hyblyg. Mae'r deunyddiau hyn yn cynnwys system resin polyimid gyda ffiledwyr ceramig sy'n darparu inswleiddio trydanol, hyblygrwydd ardderchog ac wrth gwrs, cynhwysedd thermol. Pan gaiff ei ddefnyddio i ddeunydd alwminiwm hyblyg fel 5754 neu debyg, gellir ffurfio'r cynnyrch i gyflawni amrywiaeth o siapiau ac onglau a all ddileu gosodiadau, ceblau a chysylltwyr costus. Er bod y deunyddiau hyn yn hyblyg, bwriedir eu plygu a'u cadw yn eu lle. Nid ydynt yn addas ar gyfer ceisiadau y bwriedir eu hyblyg yn rheolaidd.

PCBau alwminiwm hybrid

Mewn adeiladwaith IMS 'hybrid' mae "Is-gynulliad" o ddeunydd nad yw'n thermol yn cael ei brosesu'n annibynnol ac yna'n cael ei glymu i'r sylfaen alwminiwm gyda deunyddiau thermol. Yr adeilad mwyaf cyffredin yw Is-gynulliad 2-Haen neu 4-Haen a wneir o FR-4 confensiynol. Gall rhwymo'r haen hon i sylfaen alwminiwm â dielectric thermol helpu i waredu gwres, gwella anhyblygrwydd a gweithredu fel darian. Mae manteision eraill yn cynnwys:

● Yn llai costus nag adeiladu'r holl ddeunyddiau thermol dargludol

● Yn darparu perfformiad thermol uwch ar gyfer cynnyrch safonol FR-4

● Yn gallu dileu sinciau gwres costus a chamau cydosod cysylltiedig

● Gellir ei ddefnyddio mewn ceisiadau RF lle mae angen haen arwyneb PTFE ar gyfer ei 'nodweddion colled.

● Defnyddio ffenestri cydran yn yr alwminiwm i gynnwys cydrannau twll-dwbl. Mae hyn yn caniatáu i gysylltwyr a cheblau basio cysylltiadau drwy'r swbstrad tra bod y ffiled sodwr yn creu sêl heb yr angen am gasgedi arbennig neu addaswyr costus eraill.

PCBau alwminiwm multilayer

Yn gyffredin yn y farchnad gyflenwad pŵer perfformiad uchel, mae PCBs aml-bapur yn cael eu gwneud o haenau lluosog o dielectrics thermol dargludol. Mae gan y dehongliadau hyn un neu ragor o haenau o gylchedau wedi'u claddu yn y dull dielectrig gydag ymagwedd ddall yn gweithredu fel naill ai ddulliau thermol neu ddulliau signal. Tra'n ddrutach ac yn llai effeithlon wrth drosglwyddo gwres fel dyluniad haen sengl, maent yn darparu ateb syml ac effeithiol ar gyfer anafu gwres mewn dyluniadau mwy cymhleth.

PCBau Alwminiwm Trwy-Hole

Yn y cyfansoddiadau mwyaf cymhleth, gall haen o alwminiwm ffurfio 'Craidd' o adeiladu thermol aml-bapur. Mae'r alwminiwm yn cael ei drilio ymlaen llaw ac wedi'i lenwi'n llawn â dielectric cyn laminiad. Gall deunyddiau thermol neu is-gynulliadau gael eu lamineiddio i ddwy ochr yr alwminiwm gan ddefnyddio deunyddiau bondio thermol. Unwaith y caiff ei lamineiddio, mae'r cynulliad wedi'i chwblhau wedi'i drilio'n debyg i PCB multilayer confensiynol. Mae'r tyllau platio yn mynd trwy'r clirio yn yr alwminiwm i gynnal inswleiddio trydanol. Fel arall, gall craidd copr ganiatáu cysylltiadau trydanol uniongyrchol yn ogystal â thyllau wedi'u inswleiddio.
