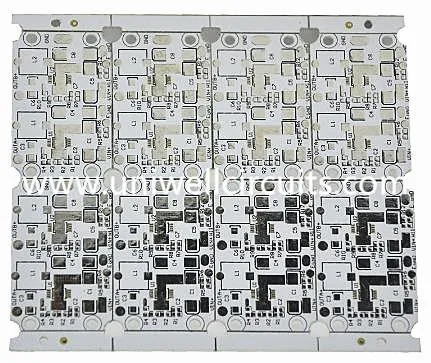

Bwrdd Cylchdaith Twn Drochi Alwminiwm

Tin Trochi Alwminiwm PCB

1.Product disgrifio

Tin Trochi Alwminiwm PCB
Manyleb gyffredinol ar gyfer Alwminiwm PCB
Haen Rhif: 1 haen
Maint uned / mm: 332 * 332mm
Deunydd: Alwminiwm
Thickess Gorffen: 1.6mm
Copr Gorffen: 70m
Triniaeth arwyneb: HAL (Arweiniol am ddim), aur trochi / arian / tun, OSP, plating aur
Soldermask: Gwyn
Sgrîn Silcs: Gwyn
Cais: pob math o olau LED

Gall Uniwell wneud 1layers, 2 haen, PCB alwminiwm aml haen. A gall y gorffeniad wyneb fod yn plating Aur, HASL, Arweiniol Am Ddim, OSP. Gall maint y twll min fod yn 0.2mm (8mil). Mae 1 oz, 2 oz, 3 oz o drwch copr ar gael.

Gall Uniwell hefyd ddarparu cynnyrch proto yn cynhyrchu cynhyrchiad cyflym a swmp. Mae'r mynegiant yn gallu bodloni angen. Mae'r pris isaf yn gystadleuol ac mae ansawdd wedi'i warantu.

2. Gwybodaeth am y cwmni

Cylchedau Uniwell yw'r ffynhonnell ar gyfer eich holl anghenion PCB o ansawdd uchel!
Ers 2007, rydym wedi darparu PCB o ansawdd uchel i nifer o gwmnïau mewn sbectrwm eang o ddiwydiannau, o electroneg defnyddwyr i delathrebu, ynni newydd, awyrofod, modurol a mwy ... Mae ein cwsmeriaid yn amrywio o gwmnïau Fortune 500 i bobl sy'n cychwyn ar un person.

Mae cylchedau Uniwell wedi bod yn gweithio gyda PCB metel PCB / LED ers sawl blwyddyn. Rydym wedi ennill gwybodaeth a phrofiad helaeth wrth gynhyrchu Alwminiwm PCB o un ochr i ddwy ochr a ddefnyddir yn bennaf mewn diwydiant goleuadau LED. Rydym yn edrych ymlaen at eich partner hirdymor yn Tsieina.

Mae ein system rheoli ansawdd llym yn gweithredu:

• Cydnabyddedig UL
• Archwiliad optegol awtomatig
• Profion byr 100% agored
• IPC A-600G
• ISO 9001-, ISO 14001-, ISO / TS 16949, ISO13485, IATF-16949, OHSAS18001certified
• Rheoli Proses Ystadegol (SPC)
• Rheoli rhwystro

3. Gwasanaethau a chymorth:
• Gwasanaethau Cwsmeriaid: Ar-lein Ebost / Ffôn / EC yn darparu gwasanaethau 24 awr i gwsmeriaid; Gwasanaethau cyn-werthu, gwerthu, ôl-werthu gwych
• Argaeledd a Pholisi Enghreifftiol: Dyfynbris sampl o fewn tri diwrnod; gorffen y sampl o fewn wythnos.
• Gwarantau / Gwarantau / Telerau ac Amodau: Rydym yn gwarantu rhag-daliad.
• Allforio / Cynnwys Prosesu Mewnforio: Ein gwasanaeth cefnogi allforio a mewnforio yw EX-Factory, FOB HK, FOB Shenzhen, FCA HK, FCA Shenzhen a DDU trwy fynegi
• Ar ôl y Gwasanaeth Gwerthu: Am yr holl broblemau a gawsant yn garedig â chysylltu â ni, byddwn yn gwneud y gwasanaeth ar ôl unrhyw bryd.

4. Taflen Technoleg

5.Cymhwyso

Mae cynhyrchion Cylchedau Uniwell yn cael eu cymhwyso'n helaeth mewn dyfais sain c, uned bŵer trydanol, cyfarpar electronig cyfathrebu, automobile, cyfrifiadur, Power Module, LED. Mae'r cais yn amrediad eang iawn

6. Gwybodaeth lawn --- Cyflwyniad PCB alwminiwm

Diffiniad:

Alwminiwm PCB, a enwir hefyd PCB sylfaen alwminiwm, cownter metel (MCPCB) PCB, is-haenad metel wedi'i inswleiddio (IMS neu IMPCB) PCB, PCB thermol cynhaliol, ac ati Yn gyffredinol, mae'n cynnwys haen sengl, haen dwbl ac aml haen.

Theori weithredol:
Mae'r arwyneb dyfais pŵer yn gosod ar haen cylched, yn ddelfrydol ar gyfer gosod diodydd emosiynol golau pŵer uchel (LEDs) yn hawdd yn disipio'r gwres a gynhyrchir gan ddyfeisiau pŵer.

Nodweddol:

Mae gan Alwminiwm PCB Conductivity thermol da, ac ar gyfer deunydd sylfaen alwminiwm gall gefnogi cyfres drydan ddigon cryf o'i gymharu â deunydd FR-4. Mae Alwminiwm PCB yn defnyddio UDRh yn effeithiol iawn i ddelio â gwasgariad gwres. A gall leihau cyfaint y cynnyrch, yna gostwng cost caledwedd a chynulliad. Yn olaf, gall leihau'r tymheredd gweithredol ar gynnyrch ac yna ymestyn ei fywyd gwasanaeth.

Proses technolegol:

1) Torri'r Bwrdd
2) Drilio
3) Delweddu ffilm wlyb / sych
4) Y ysgythriad asidig / alcalïaidd
5) Sgrîn silcs, mwgwd sodr
6) V-toriad, ROT
7) Profi, OSP
8) FQC-FQA-pacio-llwyth
