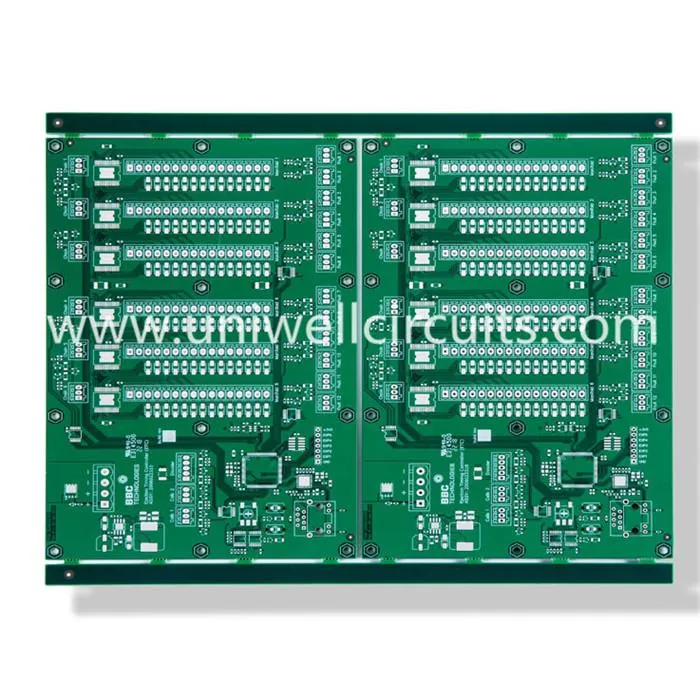

1. Cyflwyniad yn bresennol
Manyleb:
Haen: 4
Tickness y Bwrdd: 1.6 mm
Triniaeth arwyneb: arian trochi.
Deunydd: FR4 TG170.
Lled llinell / pellter llinell: 8 / 10mil
Pwysau copr: 105μm
Mae Uniwell yn darparu bwrdd ochr sengl, bwrdd haen dwbl, buc multilayer (hyd at 32 haen), bwrdd hyblyg ochr hyblyg, bwrdd flex ochr ochr dwbl a bwrdd hyblyg aml-bapur, bwrdd anhyblyg ac ati.
Y tro cyntaf o brototeip yn gyflym heb aberthu ansawdd yw'r cymeriad mwyaf.
2. Gwybodaeth am y cwmni
Wedi'i leoli yn Shenzhen, cylchedau Uniwell cO., LTD. Hefyd, gallai dylunio, datblygu, cynhyrchu a gwerthu PCBs dwy ochr-ddwy ochr a multilayer (Bwrdd Cylchdaith Argraffedig) gan ganolbwyntio ar droi cyflym, prototeip, cyfrolau canolig a mawr hefyd ddarparu:
- Gweithgynhyrchu contract PCB
- Gwasanaethau Cynulliad PCB
- Dylunio a gwerthu PCB
- Caffael cydrannau a rheoli deunyddiau
- Dylunio cynnyrch
- Prototeipio PCB Cyflym a PCBA
- Cynulliadau gwifren a gwifren
- Plastigau a mowldiau
- AOI, profion X-Ray, gwasanaeth profi swyddogaeth arall
3. Dylai dyluniad PCB ansawdd uchel gofalu am y rhestr.
Mae gosodiad y cydrannau yn nodwedd sylfaenol ar gyfer dylunio diagramau PCB o safon uchel. Mae'r gofynion ar gyfer gosod cydrannau yn cynnwys gosod, straen, gwres, signal ac estheteg.
Mae cynllun y cydran yn rhagdybiaeth sylfaenol ar gyfer dylunio diagramau PCB o safon uchel.
1) Cynllun cydran
Mae'r gofynion ar gyfer cynllun cydrannau yn cynnwys gosod, straen, gwres, signal ac estheteg.
1.1.Gosodiad
Yn cyfeirio at y sefyllfaoedd cais penodol, er mwyn gosod y bwrdd cylched yn esmwyth i'r seddi, cragen, slot, nid ymyrraeth lle, fel damwain cylched byr, a gwneud y cysylltwyr penodedig mewn sefyllfa benodol ar y seddi neu'r amgaead a chyflwyno cyfres o ofynion sylfaenol. Ni fyddaf yn mynd i mewn i hynny.
1.2.The straen
Bydd y bwrdd cylched yn gallu gwrthsefyll pob math o rymoedd a dirgryniad allanol yn ystod y gosodiad a'r llawdriniaeth. Felly, dylai'r bwrdd cylched gael siâp rhesymol, a dylai'r sefyllfa o wahanol dyllau (tyllau sgriw a thyllau siâp arbennig) ar y bwrdd fod yn wedi'i drefnu yn rhesymol. Yn gyffredinol, mae'r pellter rhwng y twll a'r plât yn fwy na diamedr y twll. Ar yr un pryd, dylid nodi hefyd y dylai'r rhannau gwannaf o'r platiau a achosir gan y tyllau siâp arbennig hefyd ddigonol cryfder plygu. Mae'r cysylltydd ar y bwrdd yn uniongyrchol yn "ymestyn" y tai offer, yn enwedig i sicrhau dibynadwyedd defnydd hirdymor.
1.3.Heat
Yn achos dyfeisiau pŵer a gwres uchel, yn ogystal â sicrhau'r amodau disipiant gwres, dylid ei roi yn y sefyllfa briodol. Yn enwedig yn y system efelychiad fanwl, mae angen rhoi sylw arbennig i effeithiau andwyol y maes tymheredd a gynhyrchir gan y dyfeisiau hyn ar y cylched rhagosodwr bregus. Yn gyffredinol, dylai rhan fawr o'r pŵer gael ei wahanu i fodiwl, a dylid cymryd rhai mesurau arwahanu thermol gyda'r cylched prosesu signal.
1.4.The signal
Ymyrraeth arwyddol yw'r ffactor pwysicaf i'w ystyried wrth ddylunio cynllun PCB. Yr agweddau sylfaenol hyn yw: cylched signal gwan a gwahanu cylched signal cryf neu hyd yn oed ynysu; Mae'r rhan ac yn cael ei wahanu o'r rhan d; Mae'r rhan amlder uchel wedi'i wahanu o'r Rhan amledd isel; Hysbyswch gyfeiriad y llinell signal; Trefniad y llinellau daear; Cysgodi, hidlo a mesurau eraill priodol. Dyma lawer o ddadleuon a bwysleisiwyd dro ar ôl tro, heb eu hailadrodd yma.
1.5.Beautiful
Nid yn unig y dylech ystyried lleoliad tatus a threfn y cydrannau, ond hefyd yn ystyried llif godidog y llinell. Gan fod y llawenydd cyffredinol weithiau'n pwysleisio'r cyn, mae angen gwerthuso manteision ac anfanteision y dyluniad cylched. Er mwyn delweddu'r cynnyrch, dylai'r cyn flaen gael blaenoriaeth pan nad yw'r perfformiad yn gofyn. Fodd bynnag, yn achos perfformiad uchel, os oes rhaid ichi ddefnyddio panel dwbl, ac mae'r bwrdd cylched wedi ei amgáu ynddo, dylech roi yn flaenoriaeth i harddwch y llinell gerdded. Bydd yr adran nesaf yn trafod "estheteg" gwifrau.
2) Egwyddor gwifrau
Mae'r canlynol yn gyflwyniad manwl i rai o'r mesurau gwrth-ymyrraeth llai cyffredin yn y llenyddiaeth. O ystyried y cais ymarferol, yn enwedig yn y treial cynnyrch, mae nifer fawr o baneli dwbl yn dal i gael eu defnyddio, ac mae'r cynnwys canlynol yn bennaf ar gyfer paneli dwbl .
2.1.Gosod "estheteg"
Osgoi onglau sgwâr pan fyddwch chi'n troi, a cheisiwch wneud pontio gyda chroeslin neu arc.
Dylai'r llinell fod yn drefnus ac yn drefnus, a'i drefnu mewn gwahanol gategorïau, a all nid yn unig osgoi ymyrraeth y gwahanol arwyddion gwahanol, ond hefyd hwyluso arolygu ac addasu.For system ddigidol, llinellau signal yr un gwersyll (ee, llinell ddata, cyfeiriad lein) rhwng peidio â phoeni am y broblem o ymyrraeth, ond yn hoffi darllen, ysgrifennu, arwydd rheoli cloc, dylai fod yn oer, y llinell dir a ddiogelir orau.
Bydd y llawr mawr (yn cael ei drafod ymhellach isod), y wifren ddaear (dylai fod yn "wyneb") a cheisio cadw pellter cyfartal rhesymol rhwng llinellau signal, ar y rhagdybiaeth o atal cylched byr, gollyngiadau mor agos â phosib.
Ar gyfer systemau cyfredol gwan, dylai llinellau daear a phŵer fod mor agos â phosib.
Defnyddiwch system cydran y bwrdd, mae'r llinell signal mor llawn â phosib.
2.2.Gosodiad y ddaear.
Mae llawer o drafodaeth ar egwyddor pwysigrwydd a chynllunio'r llinell ddaear yn y llenyddiaeth, ond mae diffyg cyflwyniad manwl a chywir o hyd i'r cynllun llinell ddaear yn y PCB gwirioneddol.My brofiad yw, er mwyn gwella dibynadwyedd y system (yn hytrach na gwneud prototeip arbrofol), ni ellir gorbwysleisio'r llinell ddaear, yn enwedig mewn prosesu signal gwan. I'r perwyl hwn, rhaid inni beidio â gwneud unrhyw ymdrech i weithredu'r egwyddor o "ledaenu ardal fawr".
Wrth baratoi'r ddaear, mae'n rhaid iddo fod yn grid - oni bai ei bod yn dameidiog gan linellau eraill. Mae perfformiad thermol a chynhwysedd amlder uchel y grid yn llawer gwell na chyflwr y tir cyfan. Yn y gwifrau panel dwbl, weithiau mae'n angenrheidiol i wahanu'r wifren ddaear er mwyn cerdded y llinell signal, sy'n eithriadol o anffafriol i gynnal ymwrthedd tir isel yn ddigon. Oherwydd hyn, mae'n rhaid i gyfres o ystyr "smart" gael eu mabwysiadu i sicrhau "llyfn" y presennol. cynnwys:
Defnyddir nifer fawr o gydrannau arwynebau i ddileu'r gofod "gwreiddiol" a feddiannir gan dyllau weldio.
Gwnewch ddefnydd llawn o ofod cadarnhaol: defnydd helaeth o gydrannau arwynebau o achlysuron, i geisio sicrhau bod y llinellau signal yn mynd i'r brig, cyn belled ag y bo'n bosibl, i lawr i'r gwaelod "anhunanol", mae hefyd yn cynnwys nifer o awgrymiadau cywir, mae gen i fy llyfr yn un o sgiliau PCB: mae recriwtio pin cyfnewid, mae yna lawer o gyfnodau tebyg, yn parhau i ysgrifennu.
Trefniant rhesymol o linellau signalau, a fydd yn bwrdd mewn ardaloedd critigol, yn enwedig y "calon" (mae hyn yn gysylltiedig â'r cyfathrebu tir plât cyfan) "i" i'r ddaear, cyn belled â bod y dyluniad gofalus, mae'n gallu ei wneud o hyd.
Mae cydweithrediad negyddol a chadarnhaol: weithiau mae un ochr ar y plât, y tir yn "anobeithiol", yn medru ceisio sicrhau bod dwy ochr y gwifrau yn cydlynu â'i gilydd ar hyn o bryd, "Dwi ddim yn gallu aros yma mae ganddi le i chi" , yn y sefyllfa gyferbyn sy'n cyfateb i'r darn gwag o dywarchen yn cael ei osod yn ddigon, eto trwy'r rhif, lleoliad, digon rhesymol trwy (gan ystyried bod gan y twll ymwrthedd mwy), trwy hyn? Quot; Bydd y bont yn cael ei rannu'n orfodol llinellau y llinellau signal sydd wedi eu croesi, ond maen nhw'n amharod i gael eu hatodi, a gobeithio y bydd dwy ochr unedig Taiwan straits yn cael eu hintegreiddio i ddargludedd trydan digonol.
Nifer wal y ci: mae'n anodd iawn mynd allan o'r lle ac nid yw'n barod i'r llinell ddaear enfawr gael ei thorri gan un llinell signal, gadewch i hyn ddangos anghyfiawnder ychydig, cerdded ar draws y wifrau. Weithiau , Nid wyf yn fodlon tynnu gwifren noeth, mae'r signal yn union ac mae angen i mi fynd trwy wrthsefyll, neu "coesau hir" eraill, gallaf berffeithio yn berffaith i ymestyn pin y ddyfais, sefyllfa jumper rhan-amser, yn y rhan fwyaf o achosion, wrth gwrs, gallaf bob amser wneud arwydd o'r lle iawn i osgoi tir gan y groes, yr unig angen yw arsylwi a dychymyg.
O leiaf, dylai llwybr y ddaear gyfredol fod yn rhesymol, ac ni ddylai'r arwyddion presennol a'r gwan fawr gyfredol symud ymlaen ochr yn ochr. Weithiau, mae dewis llwybr rhesymol, rhes o linellau daear, yn werth grŵp wedi'i ffurfweddu'n afresymol.
Yn olaf, wrth y ffordd, mae yna ddywediad enwog: "gallwch ymddiried yn eich mam, ond byth byth yn ymddiried yn eich tir." Mewn achlysuron prosesu signal gwan iawn (islaw microvolt), hyd yn oed gan bachau neu gan crook yn sicrhau bod potensial y tir yn gyson , ar y prif bwyntiau o wahaniaeth potensial yn y ddaear, mae angen mwy na mwy na signal prosesu, o leiaf yn yr un drefn, er y gallai'r gwahaniaeth potensial sefydlog, y potensial ar unwaith, fod yn fawr iawn. Ar gyfer achlysur o'r fath, mae'r egwyddor gyntaf yw gwneud i'r cylched weithio mor annibynnol â photensial y tir â phosib.
2.3. Cynllun llinell pŵer a hidlo pŵer.
Nid wyf yn cytuno â'r llenyddiaeth gyffredinol y dylai'r llinell bŵer fod mor drwch â phosibl. O fewn pŵer uchel (mae'n rhaid i 1 eiliad ar gyflenwad pŵer cyfartalog gyfredol 1 a), sicrhau bod digon o led llinyn pŵer (fy mhrofiad, 50 mil y 1 yn gyfatebol ar hyn o bryd i ddiwallu anghenion y rhan fwyaf o achosion). Nid lled y llinyn pŵer yw'r allwedd os mai dim ond er mwyn atal ymyrraeth o'r signal.Even, weithiau mae'r llinellau pŵer finach yn well! Mae ansawdd y cyflenwad pŵer yn yn gyffredinol, nid yn ei werth absoliwt, ond yn amrywio cyflenwad pŵer ac ymyrraeth uwchgais. Yr allwedd i ymyrraeth pŵer yw cynhwysedd hidlo! Os oes gan eich cais ofynion llym ar gyfer ansawdd pŵer, peidiwch â sgimpio'r cynhwysydd hidlo! gan ddefnyddio'r cynhwysedd hidlo, nodwch y canlynol:
Dylai cylched cyfan y mewnbwn pŵer ddod i ben, dylai fod mesurau hidlo "cyfanswm", a dylai gwahanol fathau o gynwysorau gydweddu â'i gilydd, "ni all yr un peth fod yn fawr, o leiaf nid J drwg ar gyfer y system ddigidol dylai fod o leiaf 100 + 10 uF uF electrolytic tantalum + uF + 1 nf SMT parc 0.1.High amledd (100kHz) 100uF electrolysis + 10uF sglodion tantalum + 0.47uF patch + 0.1uf system patch.Ac efelychu: ar gyfer systemau analog a dc ac amledd isel: 1000uF | Electrolysis 1000uF + tantalwm 10uF + patch 1uF + patch 0.1uF.
Dylai fod "set" o gynwysorau hidlo o amgylch pob sglodion pwysig. Ar gyfer systemau digidol, mae patch 0.1 uF yn ddigon, dylai pwysigrwydd cyffredinol neu waith sglodion presennol a mwy hefyd fod ar dantalwm sglodion o 10 uF neu darn 1 uF, yr uchaf sglodion amlder gweithio (CPU, crisialau) a 10 nf | 470 pf neu 1 n. Dylai'r cynhwysedd fod mor agos â phosib i bŵer pŵer y sglodion ac mor uniongyrchol â phosib, y lleiaf yw'r agosaf.
Ar gyfer y cynhwysedd hidlo sglodion, dylai'r tu mewn (cynhwysedd hidlo i'r droed tiwb pwer sglodion) fod mor drwch â phosibl, yn ddelfrydol gyda llinellau dirwy lluosog. Gyda'r cynhwysydd hidlo yn ffynhonnell foltedd rhwystro isel ac yn atal ymyrraeth cyfnewid cyfnewid, traed tiwb condenser y tu allan (o'r prif bŵer i hidlo cynhwysedd a) nad yw'r llinyn pŵer mor bwysig, peidiwch â bod yn lled llinell rhy drwchus, o leiaf i gymryd llawer o le ar y plât. Mewn rhai systemau efelychu, mae'r pŵer mae'n ofynnol hefyd i fewnbwn ddefnyddio'r rhwydwaith hidlo RC i atal ymyrraeth ymhellach, er bod y linell ynni lai yn digwydd weithiau i gael effaith y gwrthyddydd yn y hidlydd RC, sy'n fuddiol.
Ar gyfer system ag ystod eang o dymheredd gweithredol, mae'n bwysig nodi y gall y cynhwysydd electrolytig alwminiwm leihau neu hyd yn oed golli'r effaith hidlo ar dymheredd isel, a dylid defnyddio'r cynhwysyddion tantalwm priodol yn lle hynny. Er enghraifft, defnyddiwch tantalwm 100uF | 1000uF alwminiwm yn lle 470uF alwminiwm, neu ddisodli alwminiwm 100uF gyda tantalwm sglodion 22uF.
Sylwch na ddylai cynwysorau electrolytig alwminiwm fod yn rhy agos at ddyfeisiau gwresogi pŵer uchel.
4. Mae ein prif gwsmeriaid yn dod o weithgynhyrchwyr canolig yn llinell defnyddwyr electroneg, cynhyrchion digidol, telathrebu radio, rheoli diwydiannol, awtomeiddio a thriniaeth feddygol, ac ati. Mae ein sylfaen gwsmeriaid gadarn wedi ennyn hwb cryf ar gyfer twf y cwmni.
