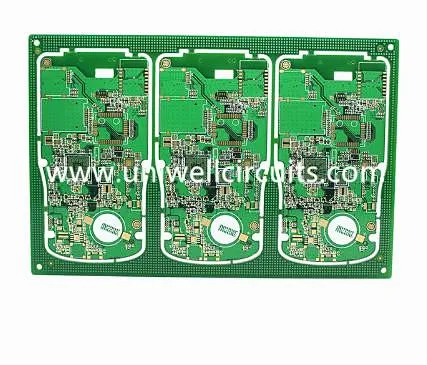

PCB rheoli rhwystro amlder uchel
1.Product disgrifio
Manyleb
PCB rheoli rhwystro amlder uchel
Haen: 2
Tickness: 1.6 + / - 0.1 mm
Maint: 108.82 mm * 88.56 mm
Bwrdd a ddefnyddir: FR4.
Agor isaf: 0.3mm.
Triniaeth arwyneb: aur-plated.
Dechnoleg arbennig: rheoli rhwystro
Mae gan Uniwell brofiad cyfoethog mewn gweithgynhyrchu PCB dan reolaeth Impedance,
Gofyniad cwsmer cyfatebol 100% gydag ansawdd uchel.
2. Cyflwyno Uniwell
1) Uniwell a ddarganfuwyd yn 2007, Intech yw un o'r gwneuthurwr PCB Proffesiynol o Shenzhen o Tsieina, sydd â dau gangen SHENZHEN UNIWELL CIRCUITS CO, LTD. a Jiangmen UNIWELL CIRCUITS CO, LTD.
2) wedi bodloni'r safonau gweithgynhyrchu rhyngwladol uchaf trwy gael eu cymeradwyo ar gyfer y tystysgrifau ansawdd hyn: ISO9001, ISO14001, TS16949. Rydym wedi ardystio UL ar gyfer cynhyrchu PCB dwy ochr, dwy ochr a multilayer, ac yn cadw at yr holl ofynion ar gyfer safonau IPC a ROHS.
3) Mae 40% o'n gwerthiant yn werthiant tramor ac yn allforio i Ewrop, United sates ac Asiaidd.
4) Defnyddir y rhan fwyaf o'n byrddau ar gyfer EMS, diwydiannol, pŵer, meddygol a chynhyrchion eraill.
Manteision 3.Uniwell:
1) Rydym yn gwneud PCB o ochr ddwbl hyd at 40-haen Multilayer PCB, HDI swyddi.
2) Os oes gennych chi ailddechrau archebion gan gyflenwyr eraill, a'ch bod am drosglwyddo i Uniwell, byddwn yn cynnig y pris gorau.
3) Ac eithrio gwasanaeth rhagorol a phroffesiynol, rydym hefyd yn talu pob manylyn i'n cwsmeriaid, er enghraifft pecyn i ddefnyddio pecynnau Desicc a dangosydd lleithder mewn pecyn wedi'i selio i wactod i amddiffyn PCB.
4) Deunydd: Mae gennym ni FR4 TG135 / TG158 / TG180normal deunydd mewn stoc, hefyd mae CEM3 / ROGERS / ARLON / ISOLA
5) PCB sydyn / hyblyg / hyblyg a hyblyg gyda UL a gymeradwywyd.
6) Adborth hyblyg, cyflym i gwsmeriaid bob amser.
7) Yn gyflym bydd cynnig yn llai na 4 awr, Rhai ymchwiliad brys gorau y gallwn ei gynnig o fewn 1 awr.
4. Ardystiadau
5.Pacio a chyflwyno
Pecynnu fel safon:
Cyflwyno
Fel rheol, rydym yn llongau gan DHL, FEDEX, UPS, TNT, a gallwn hefyd eu llwytho gan ofynion cleientiaid.
6. Gwybodaeth gyflym --- rhwystr dan reolaeth
Beth yw rhwystr?
Impedance yw'r cyfuniad o gynhwysiant a inductance cylched pan gaiff ei weithredu ar amledd uchel. Er ei fod hefyd wedi'i fesur yn Ohms, mae'n rhywbeth gwahanol na gwrthiant sy'n nodwedd DC. Mae impedance yn nodwedd AC, sy'n golygu ei fod yn gysylltiedig ag amlder, nid yw gwrthiant.
Beth yw rhwystr dan reolaeth?
Oni bai eich bod wedi dylunio'r olrhain a'i amgylchedd yn ofalus, mae rhwystriad fel arfer yn "heb ei reoli", sy'n golygu y bydd y rhwystr yn amrywio o ran gwerth o bwynt i bwynt ar hyd y trac.
Ar amlder uchel, nid yw olion PCB yn ymddwyn fel cysylltiadau syml, mae rhwystr dan reolaeth yn ein helpu i sicrhau nad yw signalau yn cael eu diraddio wrth iddynt lywio o gwmpas PCB.
Yn ei hanfod, mae rhwystr dan reolaeth yn cyfateb eiddo deunydd swbstrad gyda dimensiynau olrhain a lleoliadau i sicrhau bod rhwystr signal trace o fewn canran penodol o werth penodol. Mae byrddau rhwystro dan reolaeth yn darparu perfformiad amlder uchel ailadroddadwy.
Pryd i ddefnyddio rhwystr dan reolaeth
Pan mae'n rhaid i signal gael rhwystr arbennig er mwyn gweithredu'n iawn, dylid defnyddio rhwystr dan reolaeth. Mewn ceisiadau amledd uchel sy'n cydweddu rhwystro rhwystrau PCB yn bwysig wrth gynnal cywirdeb data ac eglurder arwyddion. Os nad yw rhwystro'r PCB yn olrhain cysylltu dwy gydran yn cydweddu â rhwystr nodweddiadol y cydrannau, efallai y bydd mwy o amseroedd newid yn y ddyfais neu'r cylched. Efallai y bydd camgymeriadau ar hap hefyd.
Beth sy'n pennu rhwystriad dan reolaeth?
Mae rhwystr nodweddiadol trac PCB yn cael ei bennu fel arfer gan ei adweithiant, ymwrthedd a chynhwysiant anwythol a chynhwysol. Mae'r ffactorau hyn yn swyddogaeth o ddimensiynau ffisegol y olrhain, cysondeb dielectrig y deunydd swbstrad PCB, a'r trwch dielectrig. Yn nodweddiadol, gall impedance olrhain PCB amrywio o 25 i 125 ohm. Bydd y ffactorau canlynol yn pennu'r gwerth rhwystro a gynhyrchir o strwythur PCB:
- lled a thrwch y trac signal copr (uchaf a gwaelod)
- trwch y deunydd craidd neu raglen prepreg ar y naill ochr a'r llall i'r olrhain copr
- cyson dielectrig o'r deunydd craidd a prepreg
- pellter o nodweddion copr eraill
