PCL amlder uchel 10L ENIG
1.Product disgrifio
Manyleb

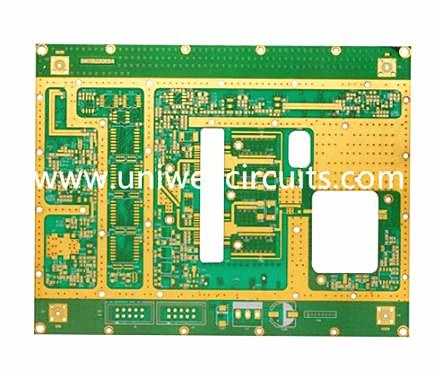

10 haen PCB amlder uchel trochi aur
Haen: 10 haen
deunydd: Ro4350B + FR4
Tickness: 1.5 mm
Gorffen arwyneb: ENIG (2U ")
Agor isaf: 0.35mm.
Cais: diwydiant awtomatig
Nodweddion: cymysgu amledd uchel.
Sefydlwyd cylchedau Uniwell yn 2007 sy'n fenter uwch-dechnoleg sy'n arbenigo mewn cynhyrchu cynhyrchion PCB a PCBA amrywiaeth, cyfrwng canolig, PCB a PCBA addas gyda RoHS, UL, ISO, SGS ardystiad.10 mlynedd o brofiad gyda chynhyrchiad PCB, gyda brwdfrydedd llawn, mae Uniwell yn edrych ymlaen i'ch cyflenwr cymwys!
2. Ateb
Mae Uniwell yn cynnig prototeipiau troi cyflym a PCB cyfaint canolig.
Mae ein cynnyrch yn cael eu cymhwyso'n helaeth i Aerospace, Meddygol, Modurol, Telathrebu, Cyfrifiaduron, Sain, cynhyrchion Fideo ac yn y blaen.
3.Specification am ein gwasanaethau PCB
Deunydd | FR4, CEM-3, Metal Core, |
Halogen Am ddim, Rogers, PTFE | |
Max. Gorffen maint y Bwrdd | 1500X610 mm |
Min. Dwysedd y Bwrdd | 0.20 mm |
Max. Dwysedd y Bwrdd | 8.0 mm |
Bywyd Buried / Blind (Heb fod yn groes) | 0.1mm |
Rheswm agwedd | 16:01 |
Min. Maint Drilio (Mecanyddol) | 0.20 mm |
Ddewisiad PTH / Pwyso tyllau pwyso / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Cyfansoddiad Haen | 40 |
Max. copr (mewnol / allanol) | 6OZ / 10 OZ |
Goddefgarwch drilio | +/- 2mil |
Cofrestru haen i haen | +/- 3mil |
Min. lled / gofod llinell | 2.5 / 2.5mil |
Cae BGA | 8mil |
Triniaeth arwyneb | HASL, Arweinydd HASL am ddim, |
ENIG, Trochi arian / tun, OSP |
4.Pacio a llongau
Pecynnu
Fel arfer, byddwn yn pecyn bagiau plastig swig i'r PCB yn gyntaf i amddiffyn y cynhyrchion yn berffaith.
Llongau
Gall Uniwell drefnu'r cyflwyniad fel cais cwsmer. P'un a ydych am ddewis DOOR i ddosbarthu mynegiant neu awyr neu fôr, mae popeth yn iawn. A hefyd, byddwn yn dewis y rhataf gyda chyflwyniad sydyn i chi.
5. Gwybodaeth lawn --- cymeriad PCB amledd uchel
(1) Rhaid i'r cyson dielectrig (Dk) fod yn fach ac yn sefydlog, fel arfer mae'r llai yn well. Mae'r gyfradd trawsyrru signal yn gymesur â gwraidd sgwâr y cyson dielectrig deunydd, ac mae cyson dielectrig uchel yn debygol o achosi oedi trosglwyddo signal.
(2) Rhaid i golled dielectrig fod yn fach, sy'n effeithio'n bennaf ar ansawdd trosglwyddo signal, y colled dielectrig llai, mae'r golled signal hefyd yn llai.
(3) Dylai'r cyfernod ehangu thermol fod yn agos at ffoil copr gymaint ag y bo modd, oherwydd bydd anghysonderau yn y newidiadau poeth ac oer yn achosi gwahaniad ffoil copr.
(4) bydd amsugno dŵr isel yn effeithio ar y colled dielectrig cyson a dielectric pan fydd yn llaith.
(5) Rhaid i wrthsefyll gwres arall, ymwrthedd cemegol, cryfder effaith, cryfder cregyn, ac ati hefyd fod yn dda.
Achosir ffenomen methiant bwrdd amlder uchel yn bennaf gan werth cyson dielectrig isel a achosir gan effaith sefydlogrwydd cylched amledd uchel. Mae gan y signal aml-amlder effaith croen arweinydd, bydd y cyson dielectrig isel y bwrdd cylched yn achosi colli signal amlder uchel, bydd yn gwneud y signal yn cael ei wanhau, ei droi amledd, hyd yn oed atal dirgryniad. Mae'r perfformiad trydanol cyffredinol yn waeth.
Mae Uniwell yn wneuthurwr PCB Tsieina proffesiynol sy'n darparu gwasanaeth PCB o ansawdd uchel, gan gynnwys ffabrig PCB amlder uchel gyda phris fforddiadwy, os hoffech wybod mwy amdano, cysylltwch â ni yn rhydd.
